ЛИВ®, професионални произвођач индустријских вентила, представио је свој
2-компонентни плутајући куглични вентил, један од најчешће коришћених типова вентила у индустријским системима цевовода. Компанија извози вентиле на тржишта укључујући Северну Америку, Југоисточну Азију, Русију и Блиски исток. Са ЦНЦ машинском опремом и квалификованом радном снагом, ЛИВ® има годишњи производни капацитет који прелази 50.000 вентила, подржавајући стандардне и прилагођене захтеве.
Пројектовање и изградња

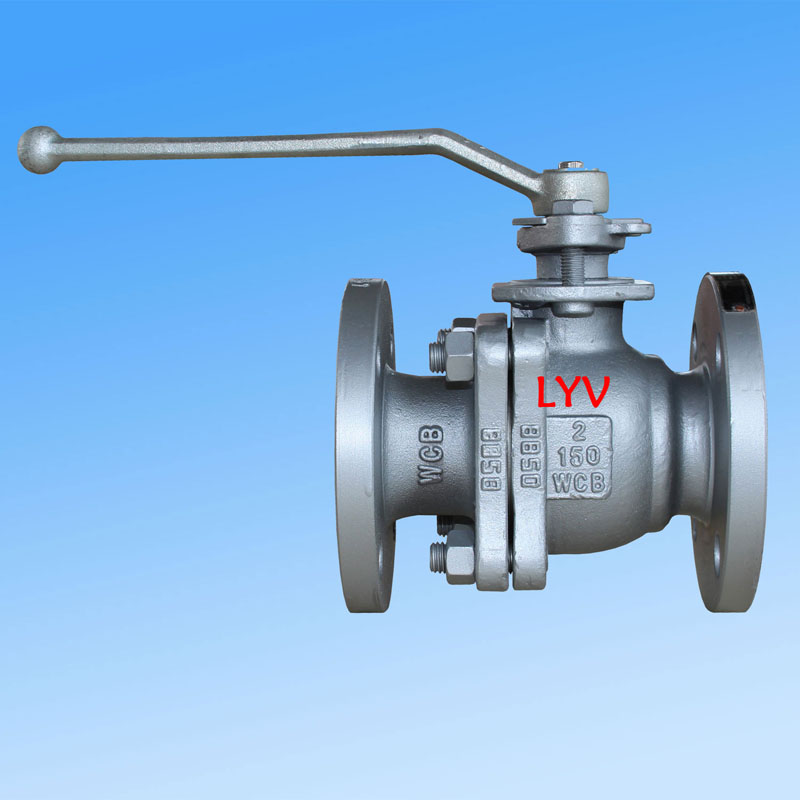

Плутајући куглични вентил од 2 дела има конструкцију подељеног тела са дизајном плутајуће кугле. Пројектовано је у складу саИСО 17292, АПИ 608 и АПИ 6Дстандарди. Вентил је доступан у конфигурацијама са пуним пречником (ФБ) или смањеним отвором (РБ), са конструкцијом кућишта крајњег улаза. Опције хаубе укључују поклопац са завртњима или продужени поклопац мотора, а типови седишта се нуде у варијанти меког седишта или металних варијанти са тврдим заптивкама. Правац тока може бити једносмеран или двосмеран, пружајући флексибилност за различите захтеве процеса.
Величина и опсег притиска
| Класа притиска |
Распон величина (НПС) |
Опсег величина (ДН) |
| АНСИ класа 150ЛБ |
1/2" – 10" |
ДН15 – ДН250 |
| АНСИ класа 300ЛБ |
1/2" – 8" |
ДН15 – ДН200 |
| АНСИ класа 600ЛБ |
1/2" – 4" |
ДН15 – ДН100 |
Напомена:За ПН вредности, вентил покрива ПН0,6, ПН1,6, ПН2,0, ПН2,5 до ДН250; ПН4.0 и ПН5.0 до ДН200; ПН6.3 и ПН10.0 до ДН100.
Стандарди дизајна и испитивања
| Стандардна категорија |
Референтни стандард |
|
Стандард дизајна
|
БС ЕН ИСО 17292 (БС 5351) / АСМЕ Б16.34 / АПИ 6Д |
|
Инспекција и тестирање
|
АПИ 598 / АПИ 6Д |
|
Испитивање пожарне безбедности
|
АПИ 607 / АПИ 6ФА |
|
Дужина прирубнице до прирубнице
|
АНСИ Б16.10 – Кратки узорак / Дугачак образац |
|
Завршите везе
|
Прирубнички (АНСИ Б16.5), чеони завар, утични завар |
Кључне карактеристике
-
Ватробезбедни дизајн– у складу са АПИ 607 / АПИ 6ФА
-
Анти-статички дизајн– распршује статички набој за безбедан рад
-
Дршка отпорна на издувавање– спречава избацивање стабљике под притиском
-
Сервице Медиум– природни гас, нафта, вода, кисеоник и други индустријски флуиди
-
Соур Сервице– у складу са ИСО 15156 / НАЦЕ МР0175
-
Рад вентила– ручна полуга, пужни преносник, пнеуматски актуатор, електрични актуатор
Грађевински материјали (БОМ)
Каросерија и поклопац мотора
| Материал Граде |
Опис |
| АСТМ А216 ГР. ВЦБ / А105Н |
Угљенични челик |
| АСТМ А352 ЛЦБ / ЛЦЦ / А350 ЛФ2 |
Нискотемпературни угљенични челик |
| АСТМ А351 ГР. ЦФ8 / ЦФ8М |
СС 304 / СС 316 (нерђајући челик) |
| АСТМ А351 ГР. ЦФ3 / ЦФ3М |
СС 304Л / СС 316Л (нерђајући челик) |
| АСТМ А351 Гр. ЦФ8Ц |
нерђајући челик |
| АСТМ А890 4А / 5А / 6А |
Дуплекс од нерђајућег челика |
Солид Балл
| Материал Граде |
Опис |
| А105Н + ЕНП / А105Н + ТЦЦ |
Угљенични челик са никлованим/волфрамовим карбидом премазом |
| АСТМ А182 Ф304 / Ф316 |
СС 304 / СС 316 |
| АСТМ А182 Ф304Л / Ф316Л |
СС 304Л / СС 316Л |
| АСТМ А182 Ф347 |
нерђајући челик |
| АСТМ А182 Ф51 / Ф53 / Ф55 |
Дуплекс / Супер Дуплекс нерђајући челик |
Напомена за чврсто заптивено метално седиште:Површински третмани кугле укључују ЕНП, ХЦР, ВЦ и заваривање Ни60 / Ни55.
Стем
| Материал Граде |
Опис |
| АСТМ А182 Ф6а |
Мартензитни нерђајући челик |
| АСТМ А182 Ф304 / Ф316 / Ф304Л / Ф316Л |
нерђајући челик |
| 17‑4 ПХ |
Нерђајући челик који се стврдњава на падавинама |
| АСТМ А182 Ф51 / Ф53 / Ф55 |
Дуплекс / Супер Дуплекс нерђајући челик |
Седишта, заптивке каросерије и заптивка
| Материјал |
Апликација |
| ПТФЕ Виргин |
Седиште / Заптивка тела / Заптивка жлебова |
| 25% ПТФЕ испуњен стаклом (ГФТ) |
Седиште / Заптивка тела / Заптивка жлебова |
| ПТФЕ испуњен угљеником (ЦФТ) |
Седиште / Заптивка тела / Заптивка жлебова |
| ПЕЕК / Делрин |
Заптивка седишта / тела |
| Графоил (Графитни прстен) |
Седиште / Заптивка тела / Заптивка жлебова |
Апликација и услуга
Дводелни плутајући куглични вентил је погодан за широк спектар индустријских примена укључујући нафту и гас, петрохемију, производњу електричне енергије, третман воде и системе цевовода. Доступан је са прирубничким, сучеоним завареним или крајњим прикључцима за заваривање утичнице, и може се управљати ручно или са аутоматизованим актуаторима. ЛИВ® пружа пуну подршку након продаје и благовремену испоруку, уз подршку својих искусних инжењерских и производних тимова.
Напомена:За прилагођене комбинације материјала, оцене притиска или конфигурације актуатора, контактирајте директно ЛИВ® са спецификацијама вашег пројекта.
