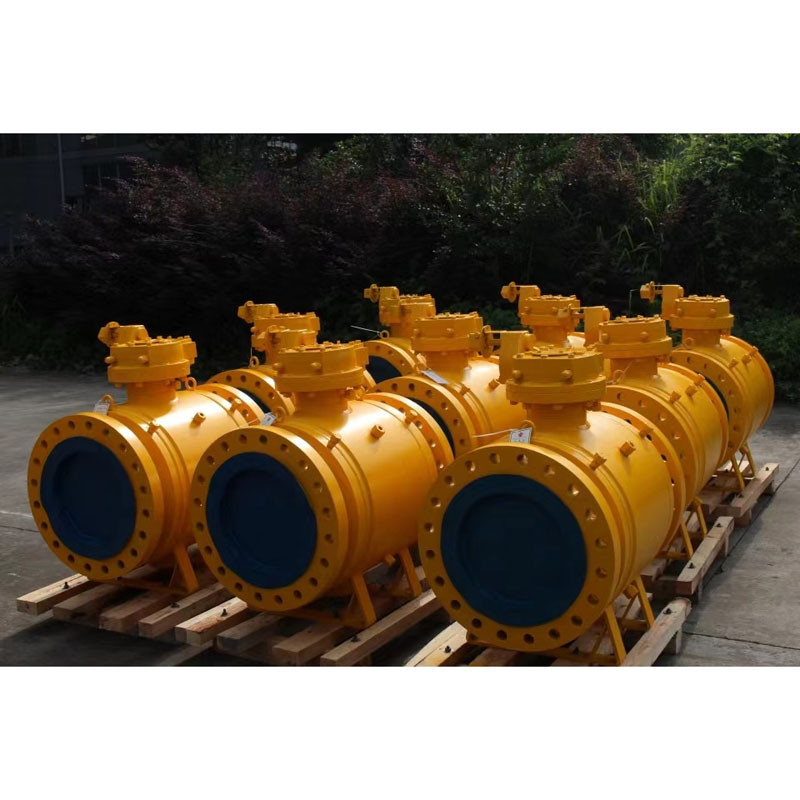

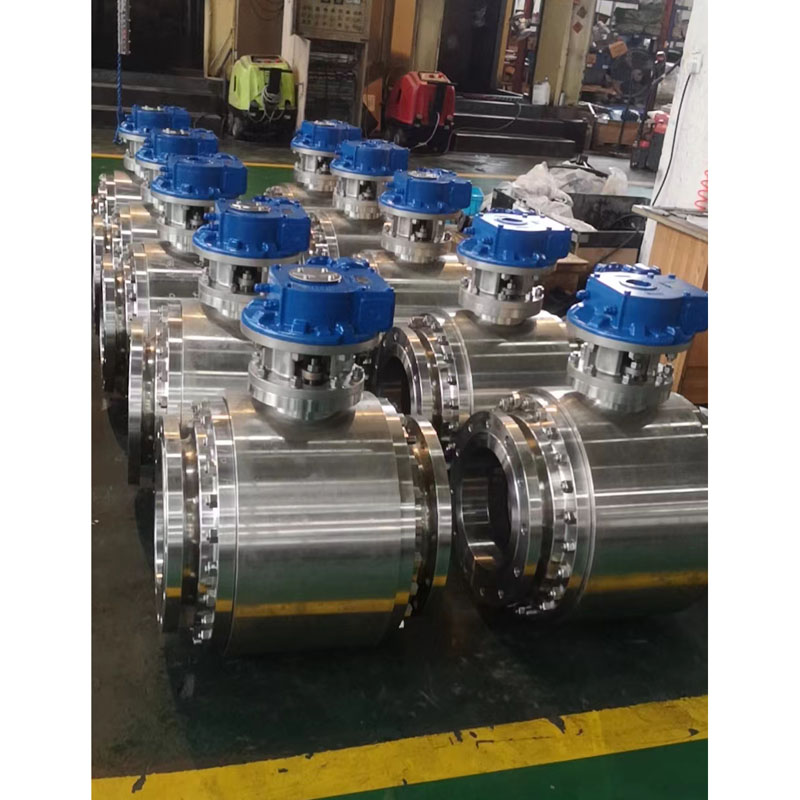

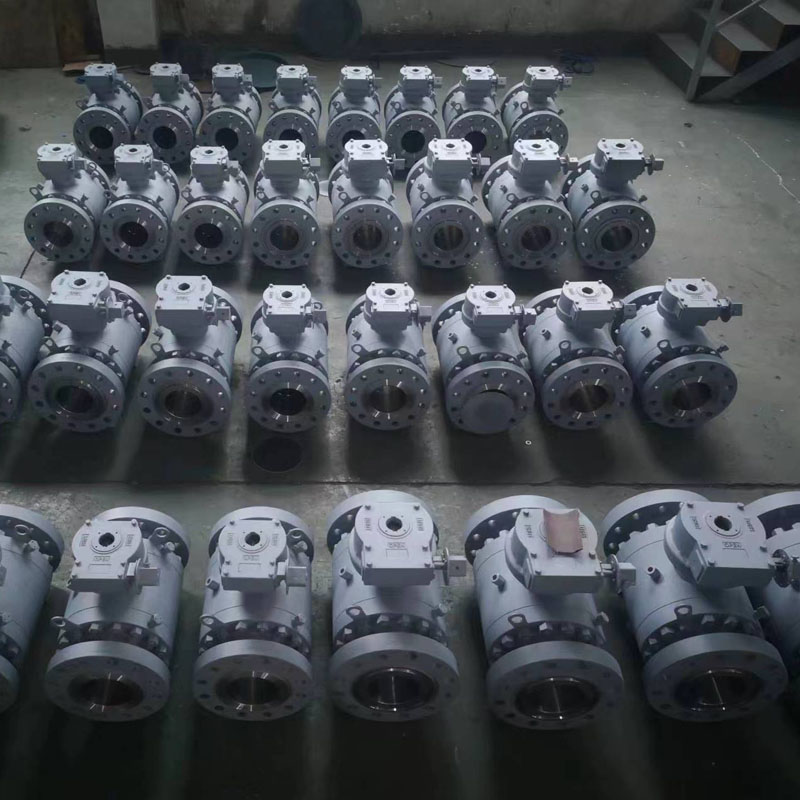

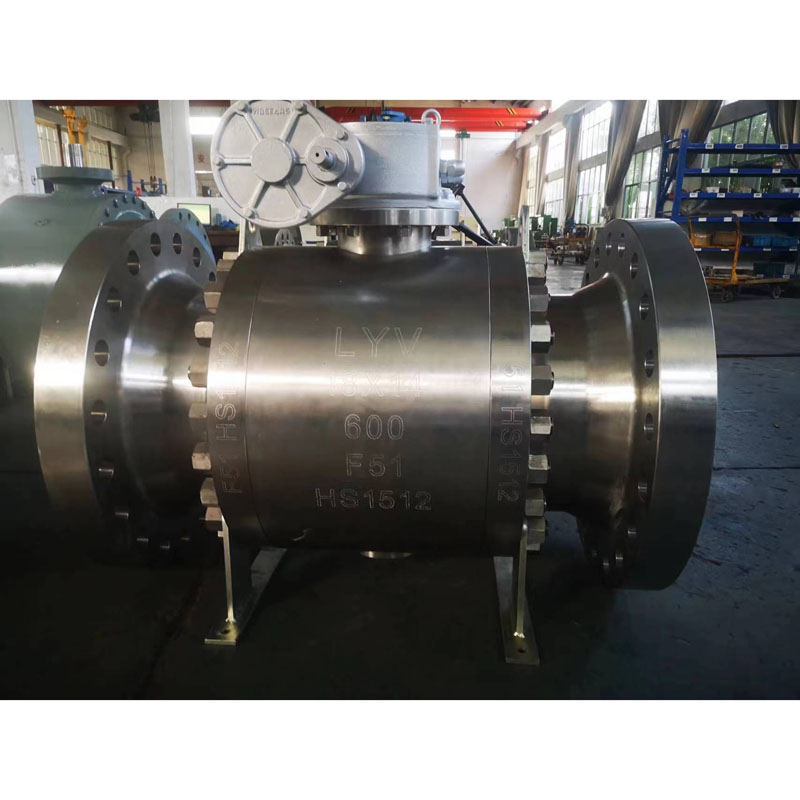

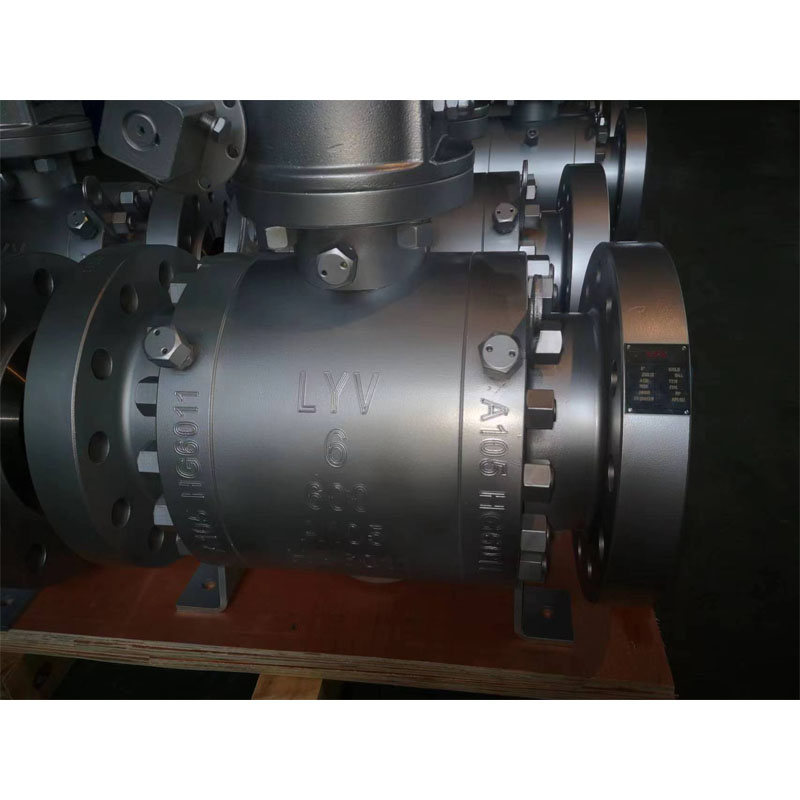

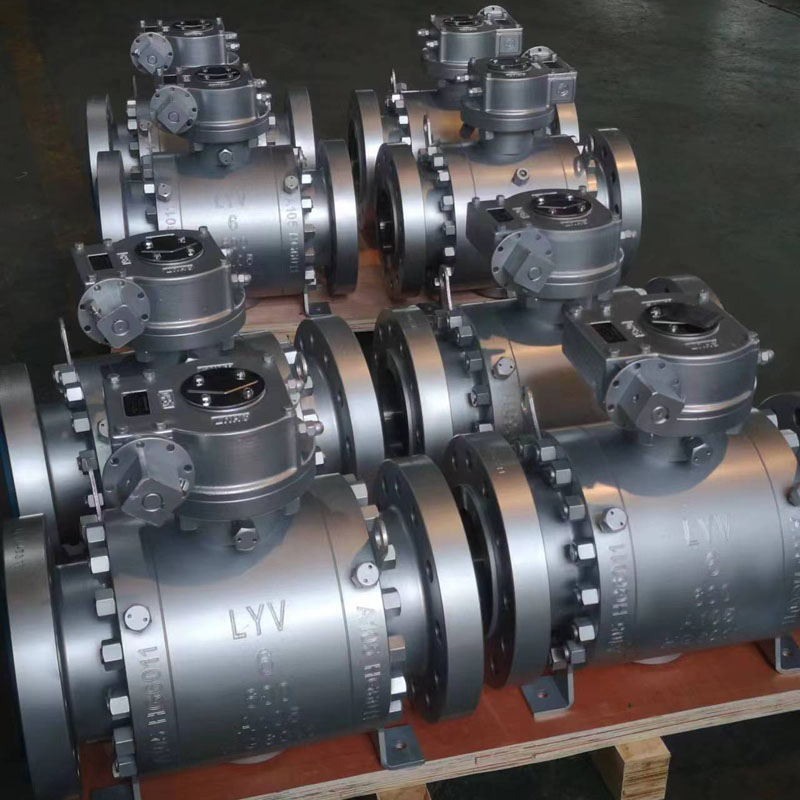

Куглични вентил са кованим клипом

ЛИВ&рег;'с висококвалитетни ковани куглични вентили постављени на клип величине за радни притисак АНСИ 150лб до АНСИ 1500лб за различите врсте радних услова. Можемо вам понудити добру цену ако нам пошаљете упит.

Куглични вентил са кованим клипом је дизајниран са двоструким блоком и вентилацијом или са двоструким клипом који је опремљен системом за убризгавање заптивача и за вретено и за седишта у каросеријску шупљину, тако да може да се одводи и са горњих и низводних крајева, како би се спречило цурење седишта или вретена. .

Међународни стандард дизајна и тестирања:

Стандард дизајна: ИСО 14313/ АСМЕ Б 16.34 /АПИ 6Д

Стандард за инспекцију и тестирање: АПИ 598/ АПИ 6Д

Стандард за испитивање пожарне безбедности: АПИ 607/АПИ 6ФА

Дужина прирубнице до прирубнице: АНСИ Б 16.10 - Кратки узорак / Дугачак узорак

Крајња веза: прирубнички крај према АНСИ Б 16.5, крајеви за сучеоно заваривање, крајеви за заваривање.

Величина произвођача и опсег притиска:

НПС 2 а до 48 а (за АНСИ класу 150ЛБ)

НПС 2 а до 48 а (за АНСИ класу 300ЛБ)

НПС 2 а до 48 а (за АНСИ класу 600ЛБ)

НПС 2а до 36а (за АНСИ класу 900ЛБ)

НПС 2а до 24а (за АНСИ класу 1500ЛБ)

НПС 2а до 12а (за АНСИ класу 2500ЛБ)

или

ДН50 до ДН1200 (за ПН0,6Мпа, 1,6Мпа, ПН2,0Мпа, ПН2,5Мпа)

ДН50 до ДН1200 (за ПН4.0Мпа, ПН5.0Мпа)

ДН50 до ДН1200 (за ПН6,3Мпа, ПН10,0Мпа)

ДН50 до ДН900 (за ПН15.0Мпа)

ДН50 до ДН600 (за ПН25.0Мпа)

Проврт цеви: Пуни отвор (ФБ)/ Смањен отвор (РБ)

Тело конструкције: крајњи улаз

Поклопац/тип поклопца: Поклопац са вијцима/проширени поклопац мотора

Тип седишта: меки тип/ тврдо заптивни метални тип

Смер протока: једносмерни/двосмерни

Сервисни медијум: природни гас, нафта, вода, гас кисеоника, итд

Услуга: СОУР, ИСО 15156/ НАЦЕ МР0175

Фугитивна емисија: ИСО 15848

Карактеристика: Дизајн противпожарне безбедности

Антистатички дизајн

Дршка отпорна на издувавање

Двоструки блок и суморни дизајн

ИСО 5211 монтиран ИПАД

Рад вентила: ручна полуга / пужни зупчаник / погон на актуатор / пнеуматски актуатор / моторни актуатор

МОЦ (Билл оф Материал а БОМ) :

Тело и поклопац мотора: АСТМ А 105Н (угљенични челик)

: АСТМ А350 ЛФ2 (угљенични челик ниске температуре)

: АСТМ А182 Ф304 / Ф316 (СС 304 / СС 316) (нерђајући челик)

:АСТМ А 182 Ф304Л / Ф316Л (нерђајући челик)

: АСТМ А182 Ф347

: АСТМ А182 Ф51/ Ф53/Ф53 (дуплекс нерђајући челик)

Чврста лопта: АСТМ А105Н+ЕНП/ А105Н+ТЦЦ

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

: АСТМ А 182 Ф304Л / Ф316Л (СС 304Л / СС 316Л)

: АСТМ А 182 Ф347

: АСТМ А182 Ф51/ Ф53 / Ф55

Напомена: Харсеал Метални тип седишта Кугласти површински третман: ЕНП, ХЦР, ВЦ, заваривање Ни60/ Ни55

Стебло : АСТМ А182 Ф6а

: АСТМ А182 Ф304 / Ф316 / Ф304Л / Ф316Л

:17/4 ПХ

: АСТМ А182 Ф51/ Ф53/ Ф55

Метални прстен седишта: АСТМ А105Н+ЕНП/ А105Н+ТЦЦ

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

: АСТМ А 182 Ф304Л / Ф316Л (СС 304Л / СС 316Л)

: АСТМ А 182 Ф347

: АСТМ А182 Ф51/ Ф53 / Ф55

Напомена: Харсеал Метални тип седишта Обрада површине прстена седишта: ЕНП, ХЦР, ВЦ, заваривање Ни60/ Ни55

Заптивање седишта: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом а ГФТ / ПТФЕ пуњен угљиком а ЦФТ

: ПЕЕК / Делрин / Графоил а Графитни прстен

Паковање жлијезда: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом а ГФТ / ПТФЕ пуњен угљиком а ЦФТ

: Графоил а Графитни прстен

Шта је куглични вентил монтиран на клип?

Кугласти вентил монтиран на клин је тромесечни обртни вентил који помаже у заустављању протока медија у цевоводима. Јединствена карактеристика кугличног вентила који се монтира на клин је његов диск округлог или сферног облика смештен у средини. Ово стално ротира да заустави или покрене ток.
