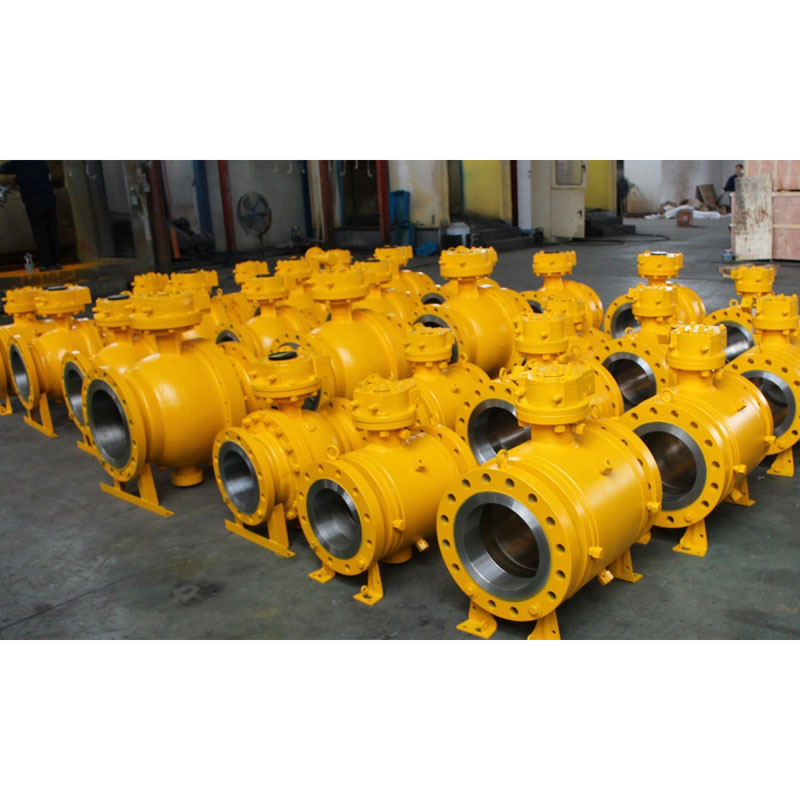

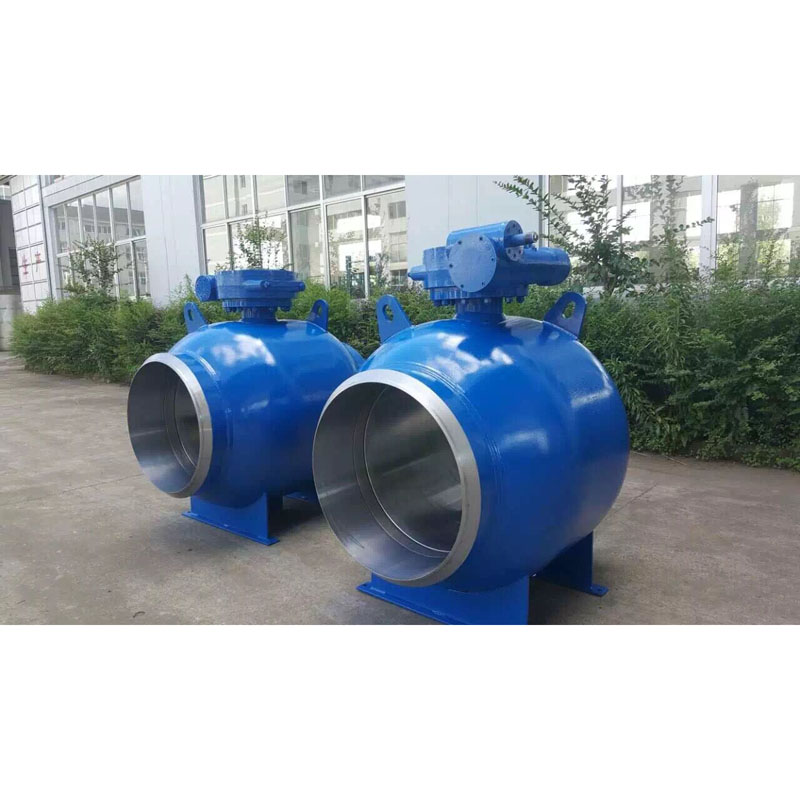

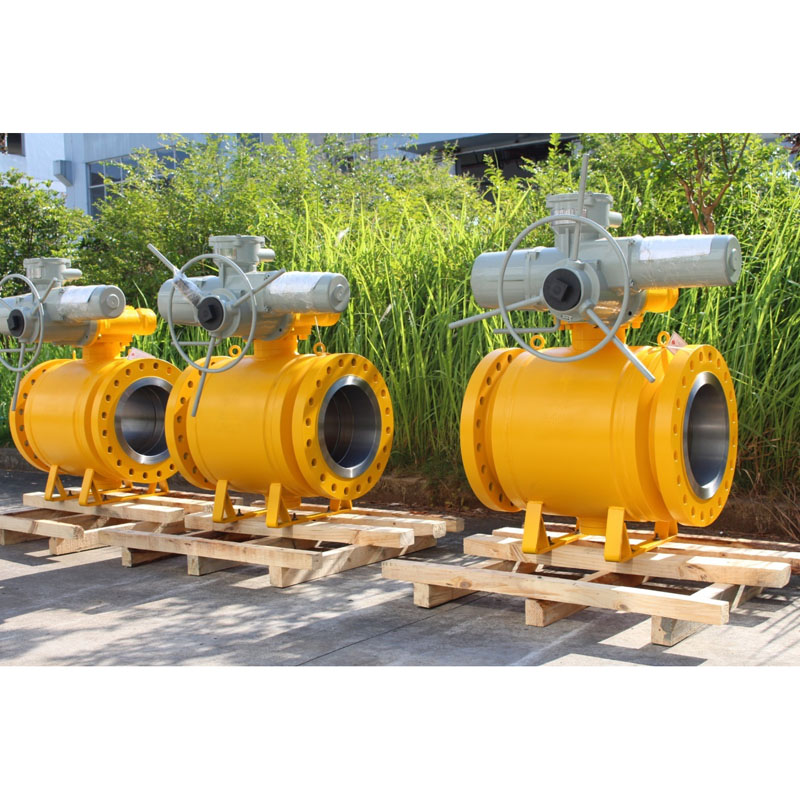

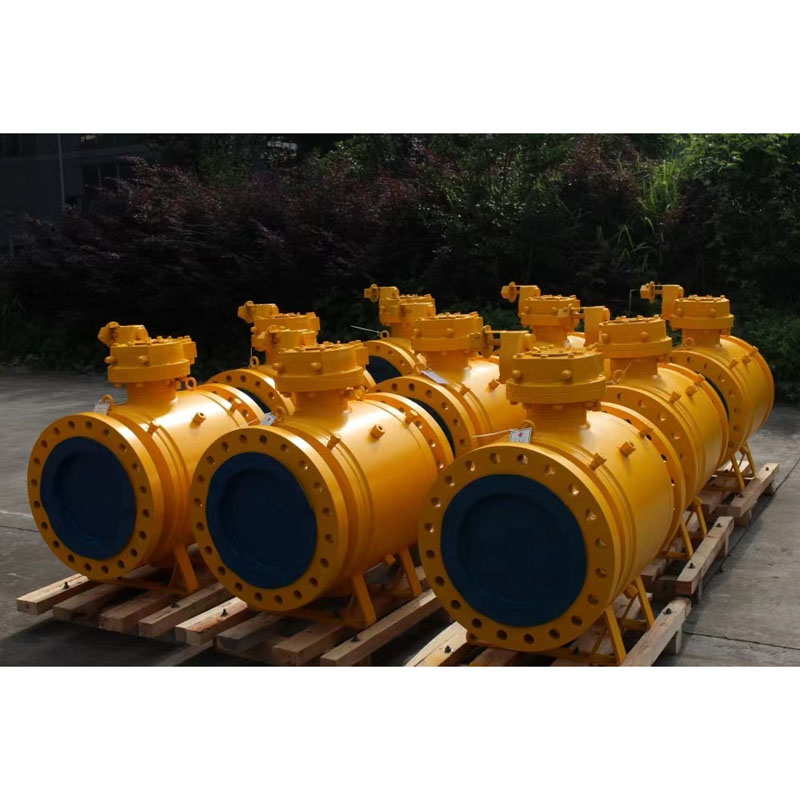

Куглични вентил за потпуно заваривање

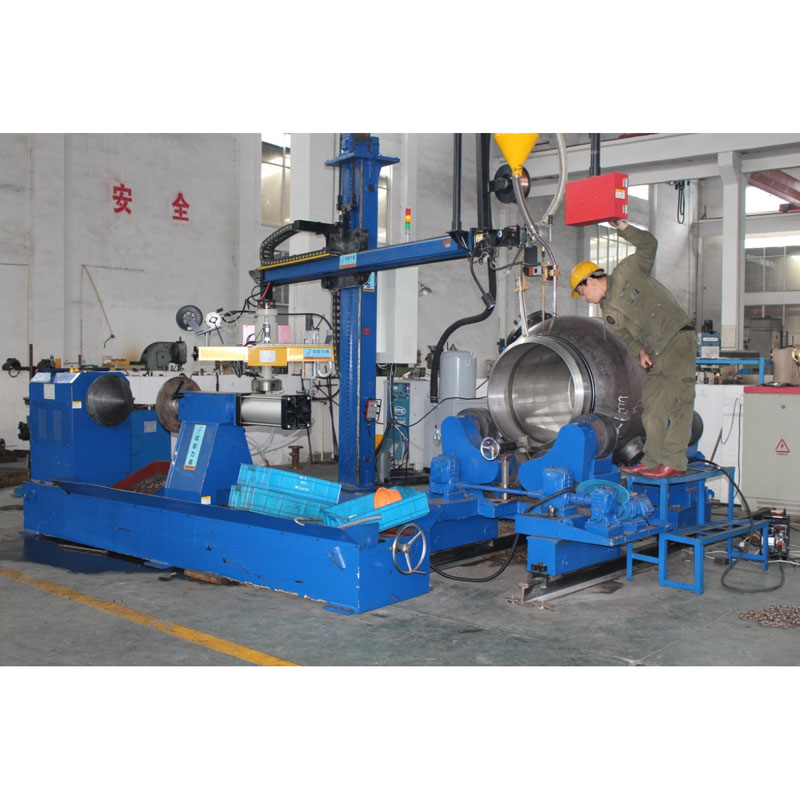

ЛИВ&рег; је произвођач и добављач вентила у Лисхуи, Кина, који може понудити прилагођене и велепродајне кугличне вентиле за потпуно заваривање. Такође се назива и куглични вентил са завареним телом, јер је тело потпуно заварено. Потпуно заварено тело обезбеђује да нема спољашњег пута цурења из тела вентила. Сви процеси заваривања су квалификовани и изведени у складу са АСМЕ Одељак ИКС. Заваривање тела вентила се врши испитивањем без разарања.

Предности:

Куглични вентил за потпуно заваривање, такође назван кугласти вентил са завареним кућиштем, може понудити максималну снагу уз минималну тежину, као и максималну отпорност на притисак и напрезања на цевоводном систему. Компактни сферни дизајн елиминише део прирубница тела, чиме се смањује укупна величина и места цурења, без потенцијала фугитивних емисија из прирубница.

Обично се куглични вентил за потпуно заваривање широко користи у преносу природног гаса за подземне и закопане инсталације. Да би се уверили у перформансе заптивања, постоје различите процедуре тестирања вентила, осим тога, визуелни, магнетни честични (МТ), ултразвучни (УТ) и радиографски тест (РТ) такође треба да се спроведу за заварене шавове, ако је потребно.

Међународни стандард дизајна и тестирања:

Стандард дизајна: ИСО 14313/ АСМЕ Б 16.34 /АПИ 6Д

Стандард за инспекцију и тестирање: АПИ 598/ АПИ 6Д

Стандард за испитивање пожарне безбедности: АПИ 607/АПИ 6ФА

Дужина прирубнице до прирубнице: АНСИ Б 16.10 - Кратки узорак / Дугачак узорак

Крајња веза: прирубнички крај према АНСИ Б 16.5, крајеви за сучеоно заваривање, крајеви за заваривање.

Величина произвођача и опсег притиска:

НПС 2 а до 48 а (за АНСИ класу 150ЛБ)

НПС 2 а до 48 а (за АНСИ класу 300ЛБ)

НПС 2 а до 48 а (за АНСИ класу 600ЛБ)

НПС 2а до 36а (за АНСИ класу 900ЛБ)

НПС 2а до 24а (за АНСИ класу 1500ЛБ)

НПС 2а до 12а (за АНСИ класу 2500ЛБ)

или

ДН50 до ДН1200 (за ПН0,6Мпа, 1,6Мпа, ПН2,0Мпа, ПН2,5Мпа)

ДН50 до ДН1200 (за ПН4.0Мпа, ПН5.0Мпа)

ДН50 до ДН1200 (за ПН6,3Мпа, ПН10,0Мпа)

ДН50 до ДН900 (за ПН15.0Мпа)

ДН50 до ДН600 (за ПН25.0Мпа)

Проврт цеви: Пуни отвор (ФБ) / Смањен отвор (РБ)

Конструкционо тело: Цело тело за заваривање

Тип седишта: меки тип/ тврдо заптивни метални тип

Смер протока: једносмерни/двосмерни

Инсталација: Надземна / Подземна

Сервисни медијум: природни гас, нафта, вода, гас кисеоника, итд

Услуга: СОУР, ИСО 15156/ НАЦЕ МР0175

Фугитивна емисија: ИСО 15848

Карактеристика: Дизајн противпожарне безбедности

Антистатички дизајн

Дршка отпорна на издувавање

Двоструки блок и суморни дизајн

ИСО 5211 монтиран ИПАД

Рад вентила: ручна полуга / пужни зупчаник / погон на актуатор / пнеуматски актуатор / моторни актуатор

МОЦ (Билл оф Материал а БОМ) :

Тело и поклопац мотора: АСТМ АСТМ А105Н (угљенични челик)

: АСТМ А350 ЛФ2 (угљенични челик ниске температуре)

: АСТМ А182 Ф304/ Ф316 / Ф304Л / Ф316Л (нерђајући челик)

: АСТМ А351 Гр. ЦФ8Ц

: АСТМ А890 4А / 5А/ 6А (дуплекс нерђајући челик)

:АСТМ А182 Ф51 / Ф53/ Ф55 (дуплекс нерђајући челик)

Чврста лопта: АСТМ А105Н+ЕНП/ А105Н+ТЦЦ

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

: АСТМ А 182 Ф304Л / Ф316Л (СС 304Л / СС 316Л)

: АСТМ А 182 Ф347

: АСТМ А182 Ф51/ Ф53 / Ф55

Напомена: Харсеал Метални тип седишта Кугласти површински третман: ЕНП, ХЦР, ВЦ, заваривање Ни60/ Ни55

Стебло : АСТМ А182 Ф6а

: АСТМ А182 Ф304 / Ф316 / Ф304Л / Ф316Л

:17/4 ПХ

: АСТМ А182 Ф51/ Ф53/ Ф55

Метални прстен седишта: АСТМ А105Н+ЕНП/ А105Н+ТЦЦ

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

: АСТМ А 182 Ф304Л / Ф316Л (СС 304Л / СС 316Л)

: АСТМ А 182 Ф347

: АСТМ А182 Ф51/ Ф53 / Ф55

Напомена: Харсеал метални тип седишта Обрада површине прстена седишта: ЕНП, ХЦР, ВЦ, заваривање Ни60/ Ни55

Заптивање седишта: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом а ГФТ / ПТФЕ пуњен угљиком а ЦФТ

: ПЕЕК / Делрин / Графоил а Графитни прстен

Паковање жлијезда: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом а ГФТ / ПТФЕ пуњен угљиком а ЦФТ

: Графоил а Графитни прстен

Шта је куглични вентил монтиран на клип?

Кугласти вентил монтиран на клин је тромесечни обртни вентил који помаже у заустављању протока медија у цевоводима. Јединствена карактеристика кугличног вентила који се монтира на клин је његов диск округлог или сферног облика смештен у средини. Ово стално ротира да заустави или покрене ток.
