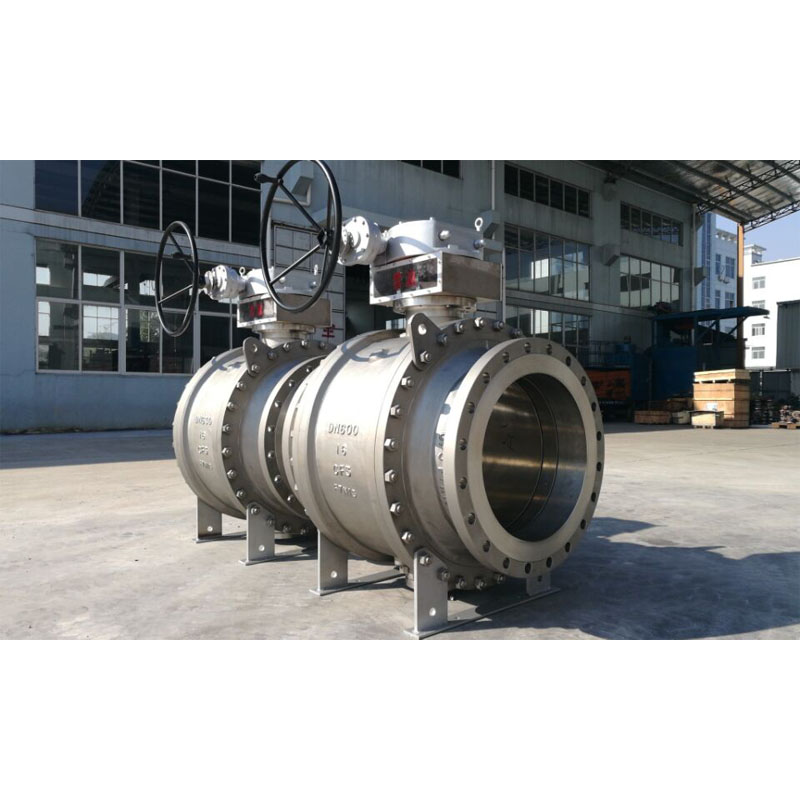

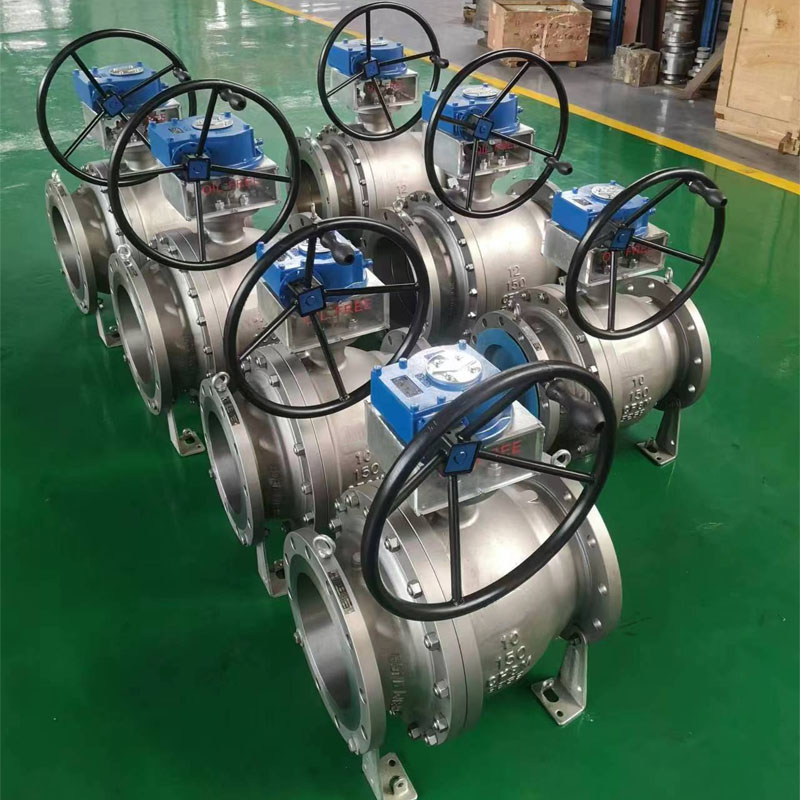

Окигон куглични вентил

Окигон куглични вентил је врста специјалног кугличног вентила који се вентили користе за гас Окигон у систему, што би требало да буде строго без уља током процеса монтаже и инсталације.

Дизајн и тестирање Међународни стандард дводелног кугличног вентила

Стандард дизајна: БС ЕН ИСО 17292 (БС 5351) / АСМЕ Б 16.34 /АПИ 6Д

Стандард за инспекцију и тестирање: АПИ 598/ АПИ 6Д

Стандард за испитивање пожарне безбедности: АПИ 607/АПИ 6ФА

Дужина прирубнице до прирубнице: АНСИ Б 16.10 - Кратки узорак / Дугачак узорак

Крајња веза: прирубнички крај према АНСИ Б 16.5, крајеви за сучеоно заваривање, крајеви за заваривање.

Величина произвођача и опсег притиска:

НПС 1/2” до 48” (за АНСИ класу 150ЛБ)

НПС 1/2” до 48” (за АНСИ класу 300ЛБ)

НПС 1/2” до 48” (за АНСИ класу 600ЛБ)

НПС 1/2” до 36” (за АНСИ класу 900ЛБ)

НПС 1/2” до 24” (за АНСИ класу 1500ЛБ)

НПС 1/2” до 12” (за АНСИ класу 2500ЛБ)

или

ДН15 до ДН1200 (за ПН0,6Мпа, 1,6Мпа, ПН2,0Мпа, ПН2,5Мпа)

ДН15 до ДН1200 (за ПН4.0Мпа, ПН5.0Мпа)

ДН15 до ДН1200 (за ПН6,3Мпа, ПН10,0Мпа)

ДН15 до ДН900 (за ПН15.0Мпа)

ДН15 до ДН600 (за ПН25.0Мпа)

Проврт цеви: Пуни отвор (ФБ)/ Смањен отвор (РБ)

Конструкција тела: бочни улаз

Поклопац/тип поклопца: Поклопац са вијцима/проширени поклопац мотора

Тип седишта: меки тип

Смер протока: једносмерни/двосмерни

Сервисни медијум: Окигон гас

Карактеристика: Дизајн противпожарне безбедности

Антистатички дизајн

Дршка отпорна на издувавање

Рад вентила: ручна полуга / пужни зупчаник / погон на актуатор / пнеуматски актуатор / електрични актуатор

МОЦ (Билл оф Материал – БОМ) :

Тело и хауба: АСТМ Б148 Ц95800 (Ал-Бронза)

: АСТМ А 351 ГР. ЦФ 8 / ЦФ 8М (СС 304 / СС 316) (нерђајући челик)

Чврста лопта : АСТМ Б148 Ц95800 (Ал-бронза)

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

Стабљика: АСТМ Б148 Ц95800 (Ал-бронза)

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

Седиште лопте и заптивка тела: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом

: ПЕЕК / Делрин / Графоил – Графитни прстен

Паковање жлијезда: ПТФЕ Виргин / 25% ПТФЕ пуњени стаклом - ГФТ / ПТФЕ пуњен угљиком - ЦФТ
