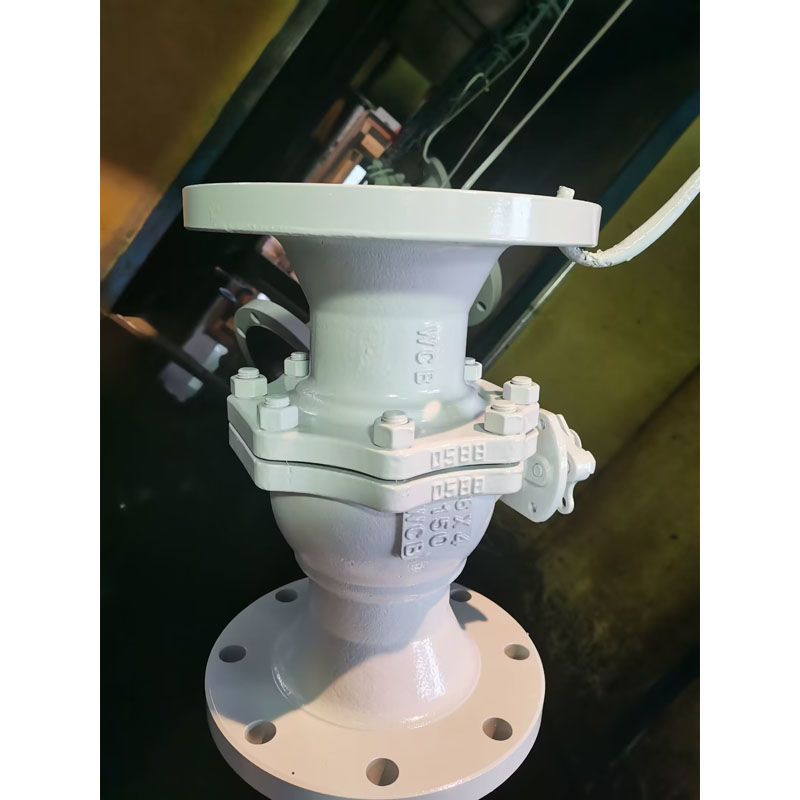

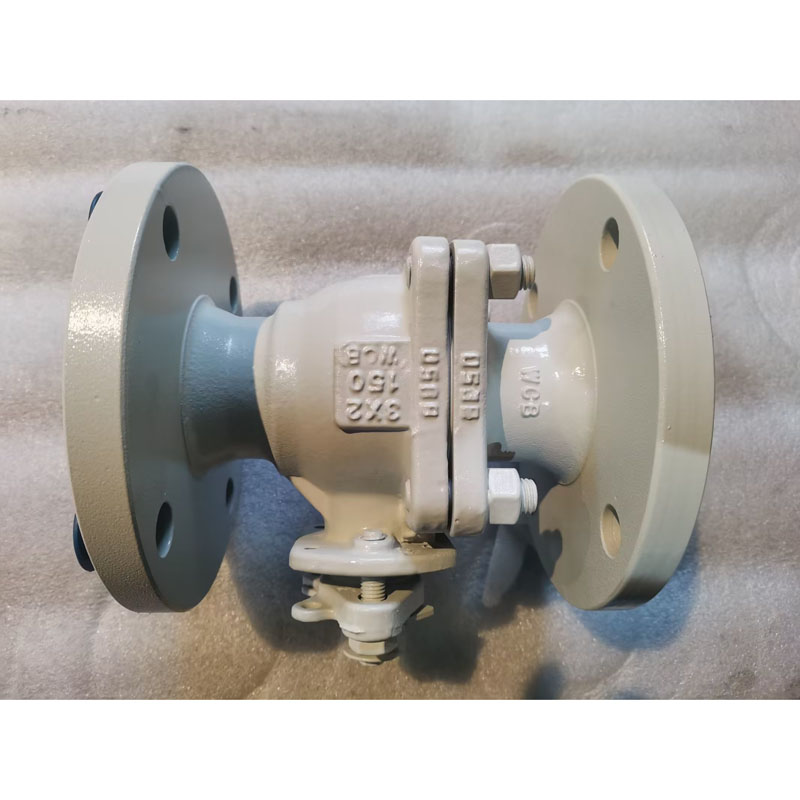

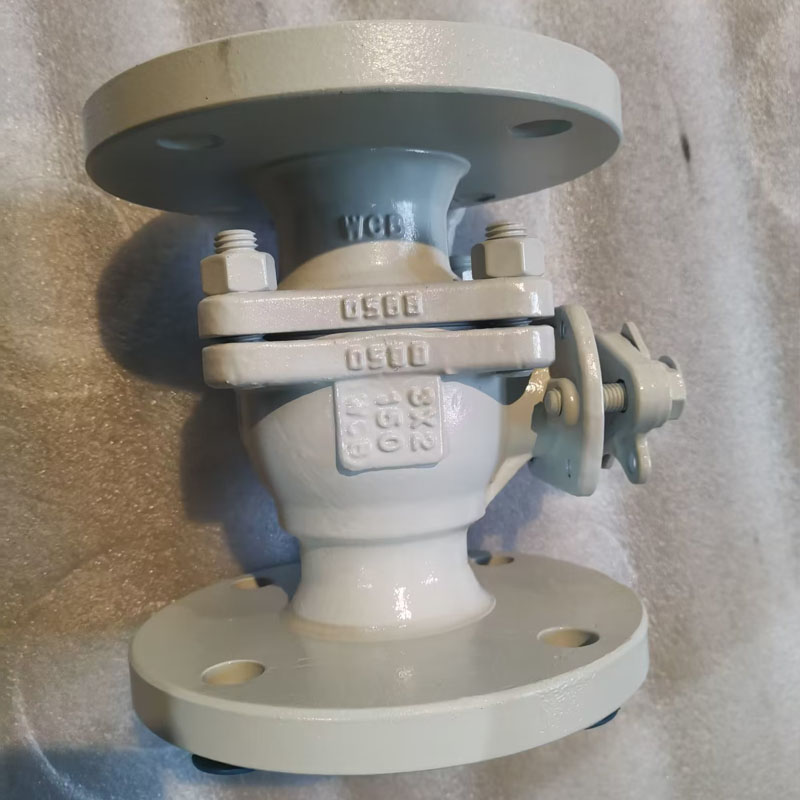

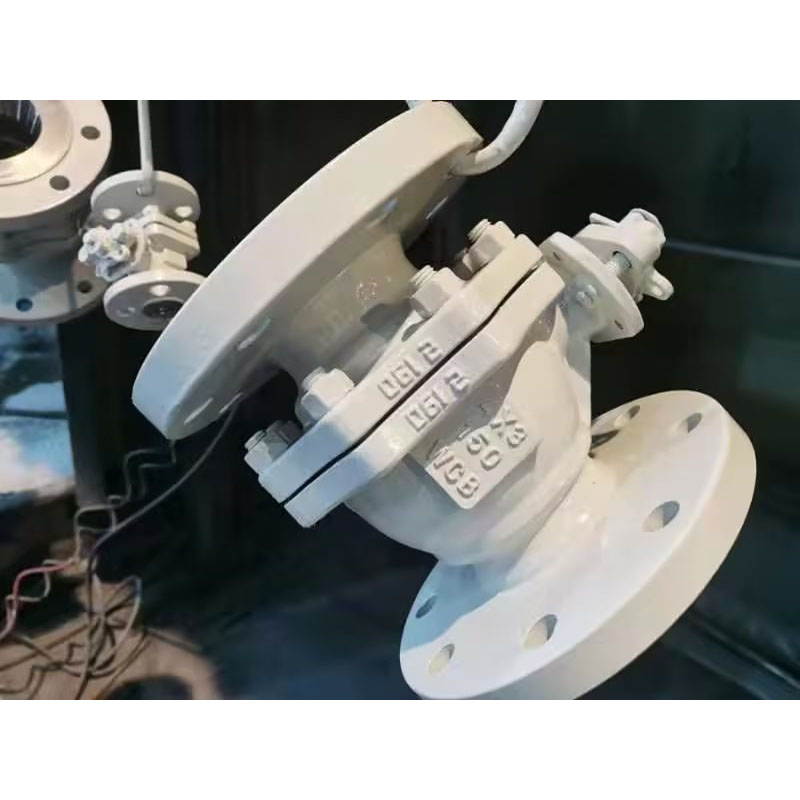

Смањите проврт плутајућег кугличног вентила

Као професионална производња индустријских вентила у Кини, ЛИВ&рег; је понудио много комада плутајућих кугличних вентила доброг квалитета за наше клијенте последњих година. Обично је вентил са смањеним провртом око 30% лакши у односу на кугличне вентиле са пуним пречником исте величине, очигледно је да је функција кугличног вентила са смањеним провртом да уштеди простор за инсталацију и смањи трошкове куповине за цео систем цевовода.

Међународни стандард дизајна и тестирања:

Стандард дизајна: БС ЕН ИСО 17292 (БС 5351) / АСМЕ Б 16.34 /АПИ 6Д

Стандард за инспекцију и тестирање: АПИ 598/ АПИ 6Д

Стандард за испитивање пожарне безбедности: АПИ 607/АПИ 6ФА

Дужина прирубнице до прирубнице: АНСИ Б 16.10 - Кратки узорак / Дугачак узорак

Крајња веза: прирубнички крај према АНСИ Б 16.5, крајеви за сучеоно заваривање, крајеви за заваривање.

Величина произвођача и опсег притиска:

НПС 1/2*3/8а до 10*8а (за АНСИ класу 150ЛБ)

НПС 1/2*3/8а до 8*6а (за АНСИ класу 300ЛБ)

НПС 1/2*3/8а до 4*3а (за АНСИ класу 600ЛБ)

Проврт цеви: Смањите отвор (РБ)

Тело конструкције: крајњи улаз

Поклопац/тип поклопца: Поклопац са вијцима/проширени поклопац мотора

Тип седишта: меки тип/ тврдо заптивни метални тип

Смер протока: једносмерни/двосмерни

Сервисни медијум: природни гас, нафта, вода, гас кисеоника, итд

Услуга: СОУР, ИСО 15156/ НАЦЕ МР0175

Карактеристика: Дизајн противпожарне безбедности

Антистатички дизајн

Дршка отпорна на издувавање

ИСО 5211 монтиран ИПАД

Рад вентила: ручна полуга / пужни зупчаник / погон на актуатор / пнеуматски актуатор / електрични актуатор

МОЦ (Билл оф Материал а БОМ) :

Каросерија и поклопац мотора: АСТМ А 216 ГР. ВЦБ /АСТМ А105Н (угљенични челик)

: АСТМ А352 ЛЦБ / ЛЦЦ /АСТМ А350 ЛФ2 (угљенични челик ниске температуре)

: АСТМ А 351 ГР. ЦФ 8 / ЦФ 8М (СС 304 / СС 316) (нерђајући челик)

: АСТМ А 351 ГР. ЦФ 3 / ЦФ 3М (СС 304Л / СС 316Л) (нерђајући челик)

: АСТМ А351 Гр. ЦФ8Ц

: АСТМ А890 4А / 5А/ 6А (дуплекс нерђајући челик)

Чврста лопта: АСТМ А105Н+ЕНП/ А105Н+ТЦЦ

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

: АСТМ А 182 Ф304Л / Ф316Л (СС 304Л / СС 316Л)

: АСТМ А 182 Ф347

: АСТМ А182 Ф51/ Ф53 / Ф55

Напомена: Харсеал Метални тип седишта Кугласти површински третман: ЕНП, ХЦР, ВЦ, заваривање Ни60/ Ни55

Стебло : АСТМ А182 Ф6а

: АСТМ А182 Ф304 / Ф316 / Ф304Л / Ф316Л

:17/4 ПХ

: АСТМ А182 Ф51/ Ф53/ Ф55

Седиште лопте и заптивка тела: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом а ГФТ / ПТФЕ пуњен угљиком а ЦФТ

: ПЕЕК / Делрин / Графоил а Графитни прстен

Паковање жлијезда: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом а ГФТ / ПТФЕ пуњен угљиком а ЦФТ

: Графоил а Графитни прстен

Шта је кугласти вентил смањеног отвора?

Куглични вентил са смањеним пречником је тип кугличног вентила код којег је унутрашњи пречник отвора вентила мањи од пречника цеви, док се димензија прирубнице вентила и даље подудара са пречником цеви. Радни захтев је да турбуленција и брзина протока течности нису главни проблеми и где није вероватно да ће доћи до накупљања честица, како би се избегла блокада вентила.

Са мањим унутрашњим пречником, кућиште вентила и величина кугле су такође мањи, тако да куглични вентил са смањеним пречником заузима мању запремину, што га чини мањим простором током уградње. Штавише, материјал за мање кућиште и кугла наплаћују нижу цену материјала, што утиче на цену финалних производа, како би се смањио цео трошак система цевовода.
