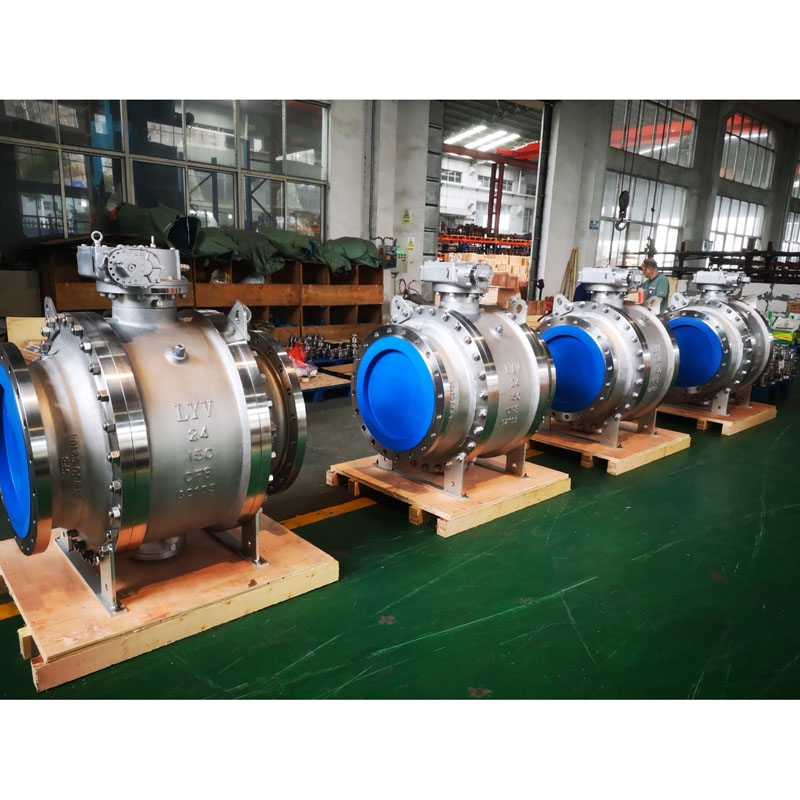

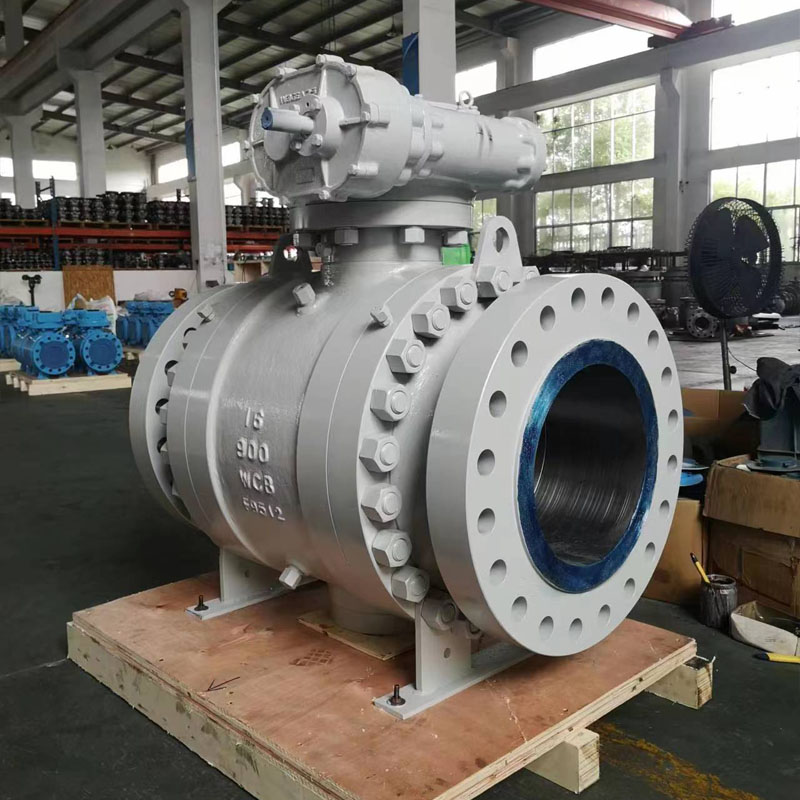

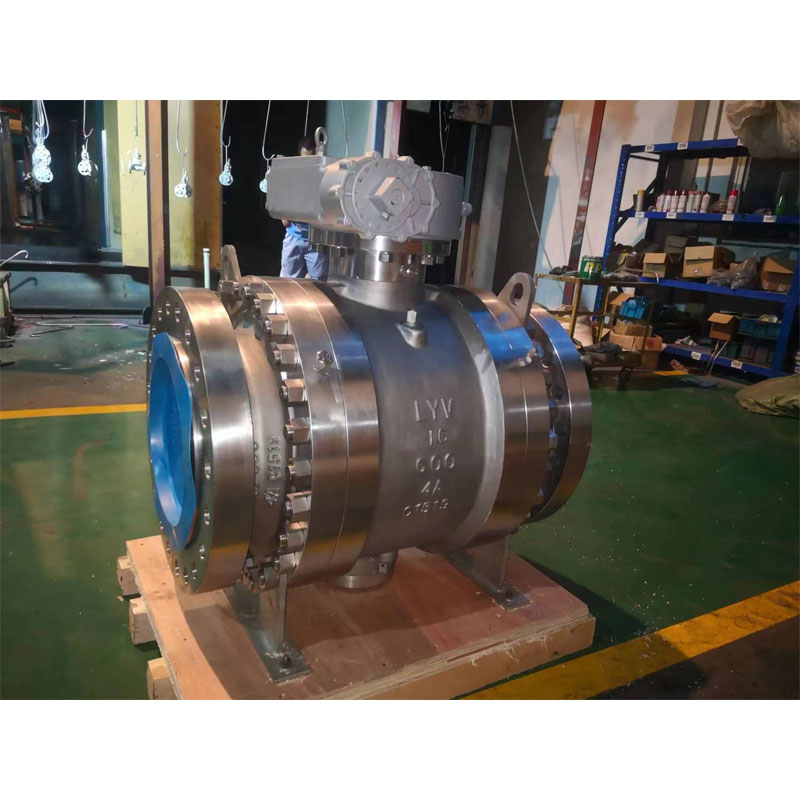

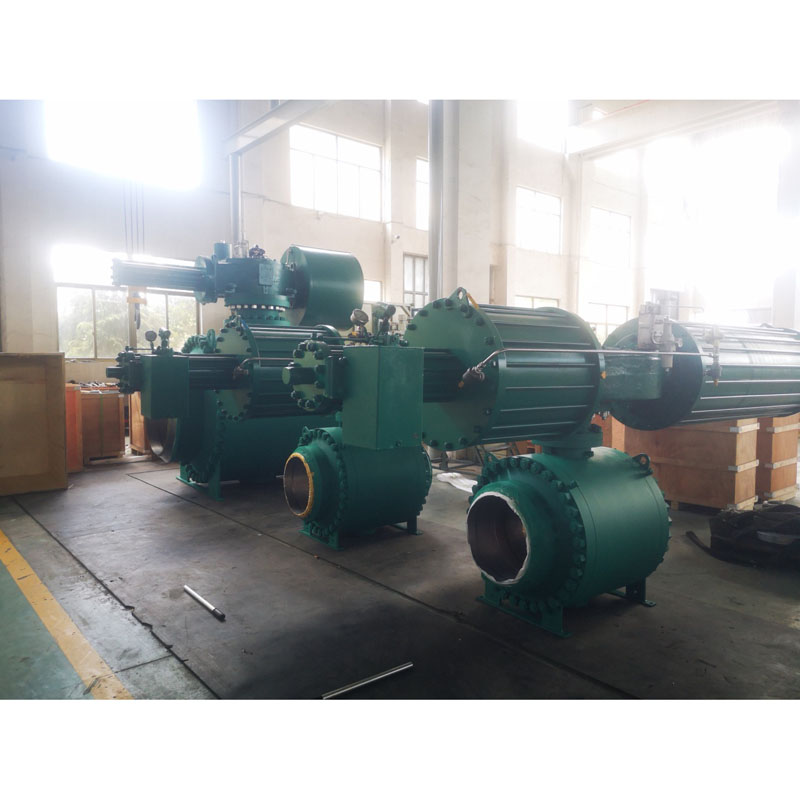

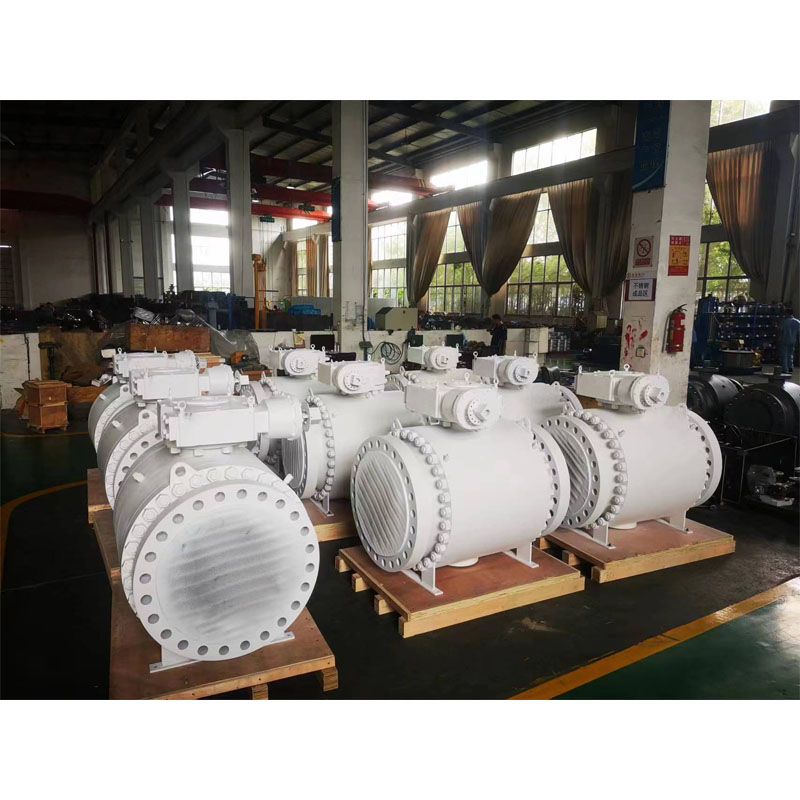

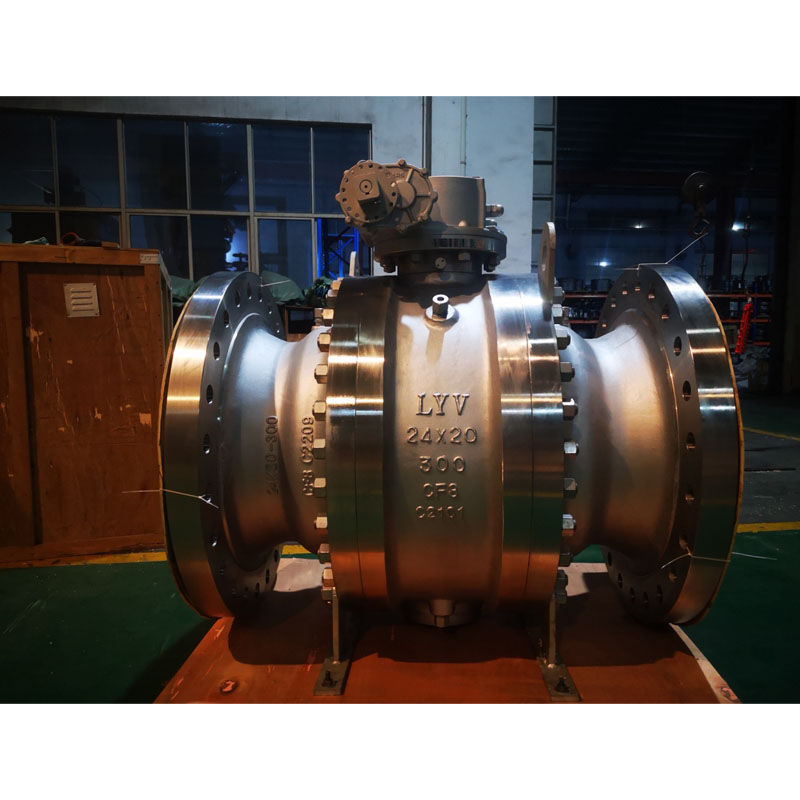

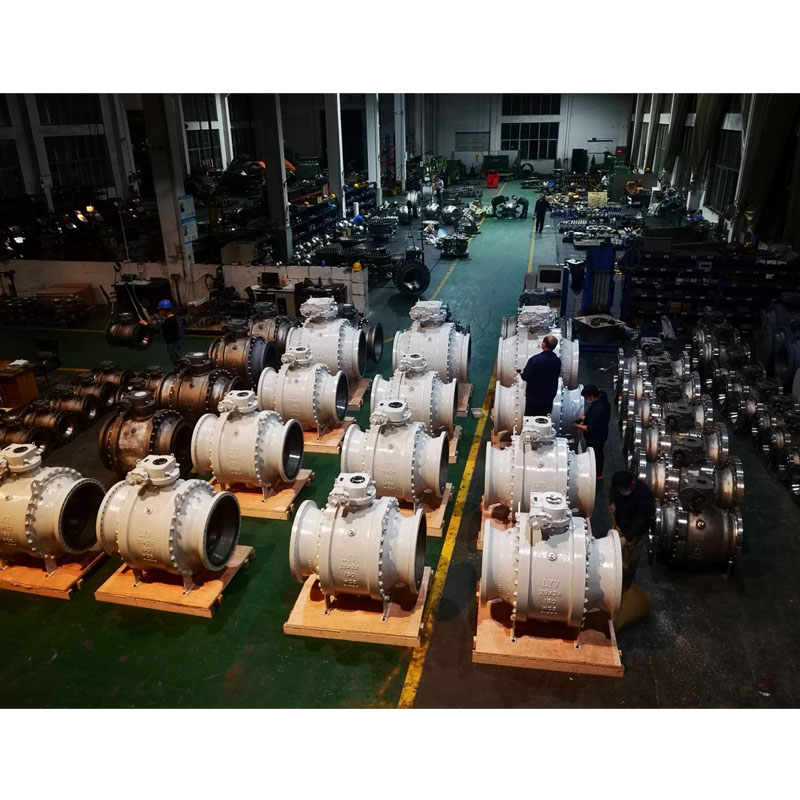

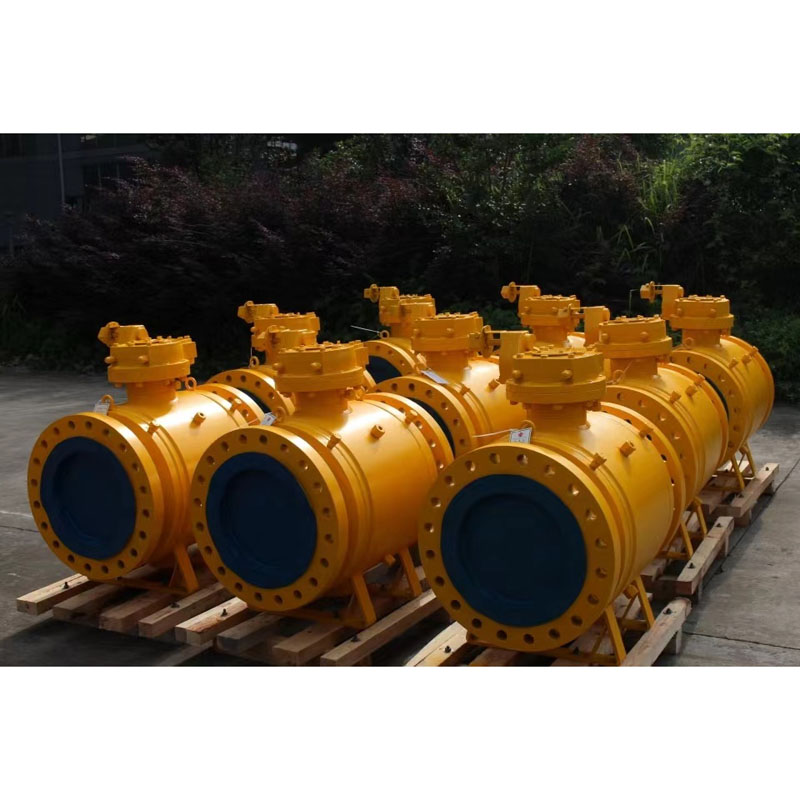

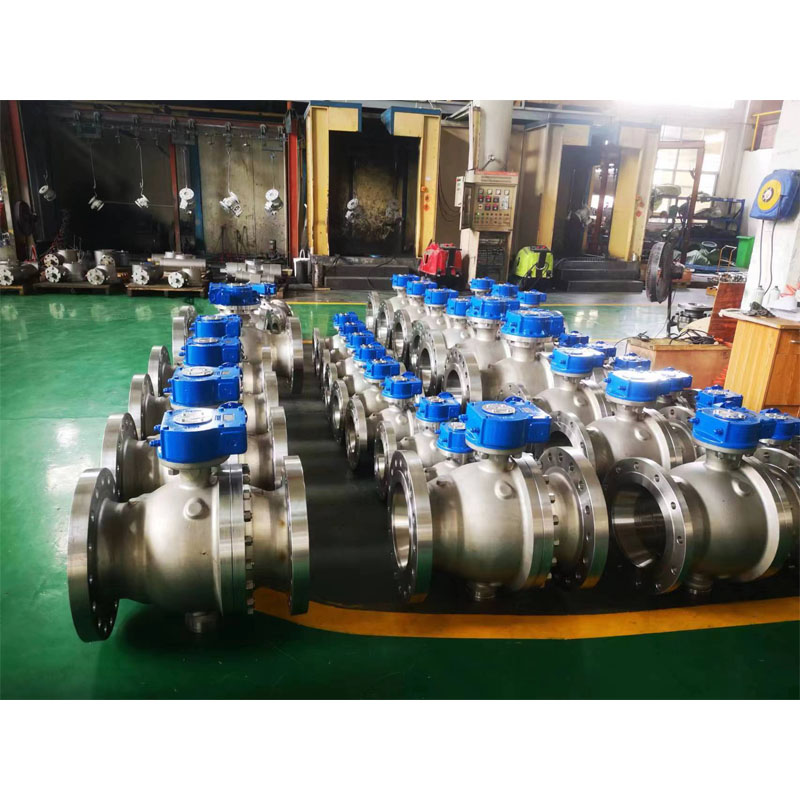

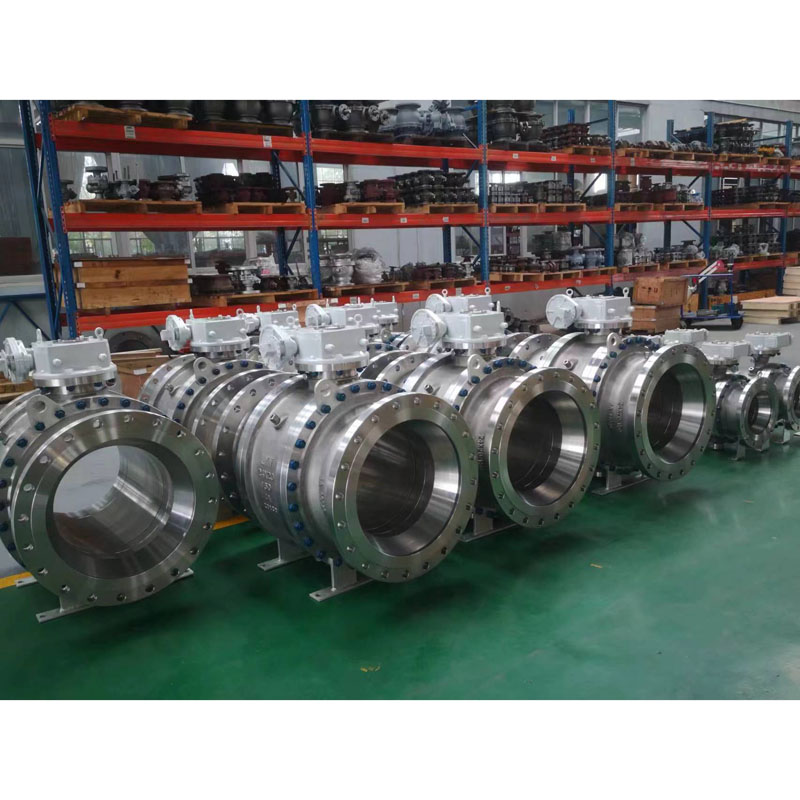

Кугласти вентил са бочним улазом

ЛИВ је произвођач и добављач кугличних вентила са бочним улазом у Кини, са одобрењем АПИ 6Д, ИСО 9001 и ЦЕ. Куглични вентили са бочним улазом су куглични вентили са телом од 2 или 3 комада за конструкцију подељеног тела.

Дизајн и тестирање Међународни стандард дводелног кугличног вентила

Стандард дизајна: БС ЕН ИСО 17292 (БС 5351) / АСМЕ Б 16.34 /АПИ 6Д

Стандард за инспекцију и тестирање: АПИ 598/ АПИ 6Д

Стандард за испитивање пожарне безбедности: АПИ 607/АПИ 6ФА

Дужина прирубнице до прирубнице: АНСИ Б 16.10 - Кратки узорак / Дугачак узорак

Крајња веза: прирубнички крај према АНСИ Б 16.5, крајеви за сучеоно заваривање, крајеви за заваривање.

Величина произвођача и опсег притиска:

НПС 1/2” до 48” (за АНСИ класу 150ЛБ)

НПС 1/2” до 48” (за АНСИ класу 300ЛБ)

НПС 1/2” до 48” (за АНСИ класу 600ЛБ)

НПС 1/2” до 36” (за АНСИ класу 900ЛБ)

НПС 1/2” до 24” (за АНСИ класу 1500ЛБ)

НПС 1/2” до 12” (за АНСИ класу 2500ЛБ)

или

ДН15 до ДН1200 (за ПН0,6Мпа, 1,6Мпа, ПН2,0Мпа, ПН2,5Мпа)

ДН15 до ДН1200 (за ПН4.0Мпа, ПН5.0Мпа)

ДН15 до ДН1200 (за ПН6,3Мпа, ПН10,0Мпа)

ДН15 до ДН900 (за ПН15.0Мпа)

ДН15 до ДН600 (за ПН25.0Мпа)

Проврт цеви: Пуни отвор (ФБ)/ Смањен отвор (РБ)

Конструкција тела: бочни улаз

Поклопац/тип поклопца: Поклопац са вијцима/проширени поклопац мотора

Тип седишта: меки тип/ тврдо заптивни метални тип

Смер протока: једносмерни/двосмерни

Сервисни медијум: природни гас, нафта, вода, гас кисеоника, итд

Услуга: СОУР, ИСО 15156/ НАЦЕ МР0175

Карактеристика: Дизајн противпожарне безбедности

Антистатички дизајн

Дршка отпорна на издувавање

Рад вентила: ручна полуга / пужни зупчаник / погон на актуатор / пнеуматски актуатор / електрични актуатор

МОЦ (Билл оф Материал – БОМ) :

Каросерија и поклопац мотора: АСТМ А 216 ГР. ВЦБ /АСТМ А105Н (угљенични челик)

: АСТМ А352 ЛЦБ / ЛЦЦ /АСТМ А350 ЛФ2 (угљенични челик ниске температуре)

: АСТМ А 351 ГР. ЦФ 8 / ЦФ 8М (СС 304 / СС 316) (нерђајући челик)

: АСТМ А 351 ГР. ЦФ 3 / ЦФ 3М (СС 304Л / СС 316Л) (нерђајући челик)

: АСТМ А351 Гр. ЦФ8Ц

: АСТМ А890 4А / 5А/ 6А (дуплекс нерђајући челик)

Чврста лопта: АСТМ А105Н+ЕНП/ А105Н+ТЦЦ

: АСТМ А 182 Ф304 / Ф316 (СС 304 / СС 316)

: АСТМ А 182 Ф304Л / Ф316Л (СС 304Л / СС 316Л)

: АСТМ А 182 Ф347

: АСТМ А182 Ф51/ Ф53 / Ф55

Напомена: Харсеал Метални тип седишта Кугласти површински третман: ЕНП, ХЦР, ВЦ, заваривање Ни60/ Ни55

Стебло : АСТМ А182 Ф6а

: АСТМ А182 Ф304 / Ф316 / Ф304Л / Ф316Л

:17/4 ПХ

: АСТМ А182 Ф51/ Ф53/ Ф55

Седиште лопте и заптивка тела: ПТФЕ Виргин / 25% ПТФЕ испуњен стаклом – ГФТ / ПТФЕ пуњен угљиком – ЦФТ

: ПЕЕК / Делрин / Графоил – Графитни прстен

Паковање жлијезда: ПТФЕ Виргин / 25% ПТФЕ пуњени стаклом - ГФТ / ПТФЕ пуњен угљиком - ЦФТ

: Графоил – Графитни прстен

Шта је куглични вентил монтиран на клип?

Кугласти вентил монтиран на клин је тромесечни обртни вентил који помаже у заустављању протока медија у цевоводима. Јединствена карактеристика кугличног вентила који се монтира на клин је његов диск округлог или сферног облика смештен у средини. Ово стално ротира да заустави или покрене ток.
